«Звездный час» завода им. Калинина


Отсутствие зенитных автоматов в армии и флоте в середине 30-х годов стало абсолютно нетерпимым'3. По этому поводу принимаются десятки грозных решений и постановлений, но дела идут крайне медленно. Все работы по-прежнему сосредоточены на заводе им. Калинина.

Прежде, чем перейти к зенитным автоматам 61-К и 70-К, скажем несколько слов об автоматах (сторонних организаций), изготовленных на заводе № 8.

Постановлением СТО № С-101С от 4.08.1935 г. Шпитальному и заводу № 8 к 15.11.1935 г. было поручено изготовить опытный образец автоматической 37-мм зенитной пушки.

Интересно, что тем же постановлением СТО Шпитальному и заводу № 8 было поручено начать разработку новой 37-мм автоматической зенитной пушки с начальной скоростью снаряда свыше 1500 м/с. Но позже разрешили приступить к этой работе после окончательной доработки изготовленного образца 37-мм автомата с начальной скоростью снаряда 1000 м/с.

Постановлением КО № ОК-58сс от 13.03.1936 г. заводу № 8 было поручено изготовить 20 автоматических 37-мм пушек Шпитального и установить их:

1) 5 пушек в танк Т-26 с прицелами от 20-К.

2) 10 пушек на автомобильном шасси конструкции Гинзбурга на тумбах 3-К с их механизмами и прицелами.

3) 5 пушек на морских тумбах Виккерса с использованием существующих корабельных установок.

В ходе испытаний серию из двадцати 37-мм пушек Шпитального установили на лафеты от 76-мм пушек 3-К на автомобилях ЯГ-10 и в штатной башне танка Т-26. Причем в танке Т-26 пушка уже не могла вести зенитный огонь, так как угол возвышения ее составлял -7°; +12°.

В заключении комиссии под руководством академика Благонравова об испытании 37-мм пушки Шпитального были отмечены недостатки ее конструкции:

1. Большое усилие на цапфы при значительном динамическом плече увеличивает вес системы.

2. Детали автоматики подвержены при работе весьма большим нагрузкам и трению в скользящих сопряжениях.

3. Система питания неудовлетворительна и не обеспечивает требований практической скорострельности из-за подвижного магазина.

Вывод - 37-мм автоматическую пушку Шпитального нельзя рекомендовать к принятию на вооружение.

В марте 1938 года на заводе № 8 был изготовлен 37-мм зенитный автомат 100-К конструкции Чарко Е. В., Комарицкого И. А. и Люльева Л. В. Организационная сторона дела со 100-К крайне запутана. Судя по всему, работала особая группа внутри КБ завода им. Калинина, которую позже «съело» его же руководство.

Автоматика пушки 100-К работала за счет энергии газов, отводимых из канала ствола. Питание автомата производилось из магазина барабанного типа на 6 патронов. Ствол пушки - быстросъ-емный моноблок.

Изюминкой 100-К был мощный щелевой тормоз активного действия с эффективностью около 70%. Благодаря такому тормозу конструкторы отказались от тормоза отката и оставили только наружный накатник.

В апреле-мае 1938 года пушка 100-К прошла заводские испытания в объеме 2111 выстрелов. Интересно, что при испытаниях автомат не давал «органических задержек». Они происходили из-за неполной отдачи (0,24%) и недосылке патрона (1,15%) за счет чрезмерного перегрева ствола только при длине непрерывной очереди свыше 120 выстрелов.

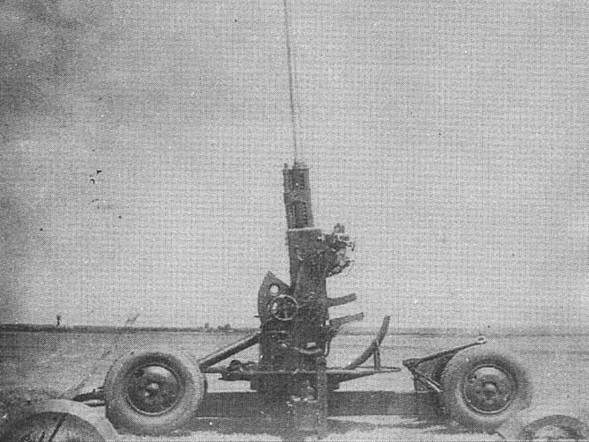

Автомат 100-К был поставлен на четырехколесную повозку от пушки 49-К и 25.07.1938 г. отправлен на НИЗП'4.

Согласно отчету комиссии от 25.12.1938 г. система 100-К удовлетворяла предъявленным требованиям, но требовала доработки. Дорабатывать же ее руководство завода не захотело - пушки 49-К и 61-К в конкурентах не нуждались.

Данные пушки 100-К по результатам полигонных испытаний.

Угол ВН -5°; +85°

Вес в боевом и походном положении, кг 1850 Время перехода из походного в боевое положение, мин. 1

Скорость возки, км/час до 80

Темп стрельбы, выстр/мин. 300

Вес снаряда, кг 0,9

Вес заряда, кг 0,212

Начальная скорость снаряда, м/с 915-920

Давление газов в канале, кг/см2 2900

13 - Интересно, что в конце 1937 года - начале 1938 годов в АУ обсуждался вопрос первостепенной важности - установка зенитных автоматов на вершине строившегося «Дворца Советов». Понятно, что вопрос был не столько военный, сколько политический. Дворец так и не построили, но благодаря этому руководство имело возможность eщe раз убедиться в безобразном состоянии дел.

14 - НИЗП (или НИЗАП) - научно-исследовательский зенитный полигон на ст. Донгузная Оренбургской области.


В конце 1937 года на заводе Калинина был изготовлен первый опытный образец 45-мм автоматической пушки ЗИК-45 (позже получившей индекс 49-К). Новая пушка сделана по образцу 40-мм пушки «Бофорс» и в документах АУ начала 1938 года ее так и называют: «пушка завода № 8 типа «Бофорс».

Автоматика 45-мм пушки 49-К работала за счет энергии отката при коротком ходе ствола. Открывание затвора происходило во время отката, а закрывание - после наката ствола и досылки очередного патрона.

Ствол пушки - свободная труба, вставленная в кожух. На кожух навинчивался казенник, в котором помещался вертикальный клиновой затвор. Питание автомата производилось с помощью обоймы, содержащей 3 патрона. Обойма вручную устанавливалась в приемнике над ствольной коробкой.

Тормоз отката гидравлический, веретенного типа. Тормоз крепился снизу к горловине люльки. Пружинный накатник собирался на стволе и находился внутри горловины люльки.

Уравновешивающий механизм пружинный, качающийся, подтягивающего типа, состоял из двух колонок, размещенных между щеками станка.

Подъемный механизм имел зубчатый сектор. Поворотный механизм посредством шестерни был связан с зубчатым венцом.

Приводы механизмов наведения только ручные.

На заводских испытаниях в начале 1938 года темп стрельбы 49-К составил 90-120 выстрелов, вес снаряда 1,44 кг, начальная скорость - 960 м/с. Испытания автомата задерживались сложностями в производстве латунных гильз Тульским заводом.

В ходе стрельб 20.04.1938 г. на Софринском полигоне после 70 выстрелов температура ствола у дульного среза достигла 257°С. Нагрев ствола определил длину непрерывной очереди 60-70 выстрелов. Другие элементы автоматики допускали большую длину очереди. Так, например, гидравлический компрессор в тормозе отката рассчитан на очередь в 150 выстрелов. Поэтому ствол сделан быстросъ-емным.

В июне-июле 1938 года автомат 49-К проходил испытания на временном тумбовом лафете, установленном на автомобиле ЯГ-10.

В ходе испытаний на НИЗЕПе в Евпатории с 25 октября по 27 декабря 1938 года при стрельбе снарядом весом 1,46 кг и зарядом 545 гр марки 7/7 получена средняя дальность 10946 м при угле возвышения 44°30'. Результат этот чисто спортивный (так называемая баллистическая дальность стрельбы), поскольку и на половину такой дистанции никто не собирался стрелять из пушки калибра 45 мм.

На НИЗЕПе в 1938 году 49-К стреляла уже на штатном лафете с четырехколесной повозки типа «Бофорс».

После испытаний на НИЗЕПе в 1938 году в конструкцию пушки 49-К были внесены изменения - введен пламегаситель, сектор механизма ВН сделан более жестким, усилены пружины до-сылателя, заменена верхняя часть лафета, уменьшен клиренс для увеличения устойчивости.

С 15 июня по 4 июля 1939 года 49-К вновь прошла испытания на НИЗЕПе. По их результатам: время смены ствола - 100 секунд; время перехода из походного положения в боевое - 30-40 минут. Темп и скорострельность автомата одинаковы: при угле 0° - 140 выстр/мин; при угле +85° - 120 выстр/мин.

В ходе испытаний было сделано 2135 выстрелов и получено 14 задержек, из них 6 - по вине автомата (то есть 65%). Для сравнения: на испытаниях на НИЗЕПе 1938 года сделан 2101 выстрел и получено 55 задержек (из них 51 - по вине автомата).

Авиация и космонавтика 1996 10

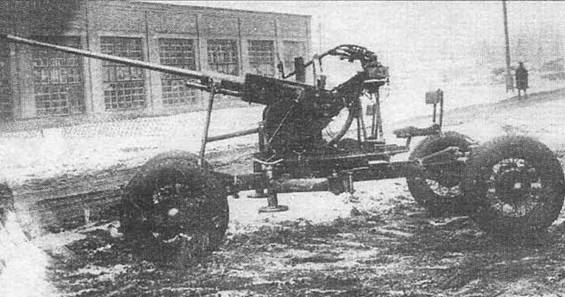

45-мм автомат ЗИК-45 (49-Н) в боевом положении на упорах

Авиация и космонавтика 1996 10

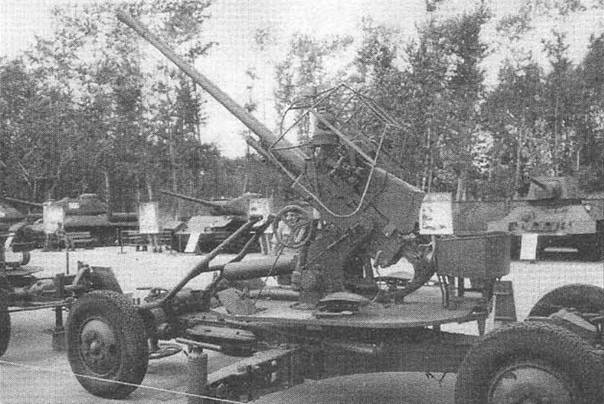

37-мм зенитная автоматическая пушка обр, 1939 г.

(ЗИК-37 или 61-К)

Авиация и космонавтика 1996 10

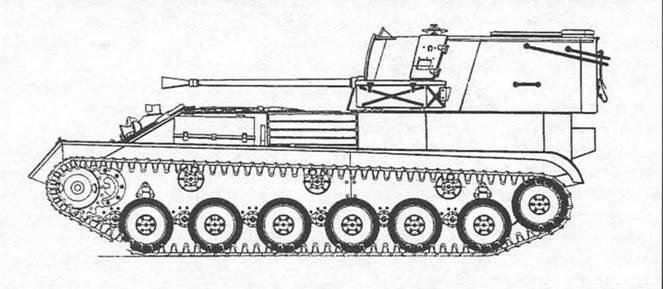

Зенитная самоходная установка СУ-37


Среди недостатков отмечена неуравновешенность качающейся части.

С 30 июля по 14 ноября 1940 года были проведены испытания пушки 49-К на живучесть. Заряд нормальный 0,518 кг марки 7/7, вес снаряда 1,463 кг.

Авиация и космонавтика 1996 10

В 1939 году пушка 49-К была официально принята на вооружение под названием «45-мм автоматическая зенитная пушка обр. 1939 года». На 1940 год завод № 8 получил заказ на 190 пушек 49-К. Однако во второй половине 1940 года принято окончательное решение о вооружении РККА зенитными автоматами калибра 37 и 25 мм, и работы над 45-мм автоматическими пушками прекратили.

АУ РККА с самого начала понравилась 45-мм пушка 49-К (ЗИК-45), сделанная по образцу 40-мм пушки «Бо-форс», но одновременно военспецы АУ считали калибр 45 мм слишком большим для полевых зенитных автоматов. Поэтому уже в январе 1938 года АУ предложило КБ завода № 8 на базе 49-. К разработать проект 37-мм автоматической пушки в связи с тем, что «переход на 45-м калибр является спорным». КБ завода № 8 быстро спроектировало 37-мм автомат ЗИК-37 (позже получивший заводской индекс 61-К), благо отличался он от 49-К в основном размерами качающейся части, а повозки обеих систем были совершенно одинаковы.

10 октября 1938 года первый опытный образец ЗИК-37 был отправлен на полигонные испытания.

Принципиально автоматы 49-К и 61-К были совершенно одинаковы. Забегая вперед, скажем, что длительная эксплуатация автоматов 61-К (70-К) выявила достоинства автоматов: надежная работа механизмов в условиях заряжания и отсутствие смазки; непрерывное питание автомата патронами; удобное обслуживание.

Недостатком схемы устройства автомата была большая потеря времени в цикле в результате последовательности работы основных механизмов, а именно: накат ствола - досылка патрона - закрывание затвора. Соотношение между временем цикла откат - накат ствола и временем работы всех механизмов автомата равно 1:2, что являлось существенным недостатком системы.

Сравнительно свободное движение патрона в приемнике приводило к перекосам их в магазине и задержкам. Неправильно вложенная обойма с патронами в магазин вызывала движение патронов в приемнике с перекосом. Этому способствовало то положение, что обойму требовалось вставить в приемник, постоянно качающийся вместе с качающейся частью.

По приемнику патрон двигался вместе с обоймой, а затем освобождался и двигался самостоятельно. Обычно обойма отделялась без особых усилий и выходила свободно, но в случае задержки обоймы в движении она удерживала и патрон, что приводило к перекосу и задержкам в стрельбе.

Недостатком схемы являлся большой путь движения патрона по инерции при досылке, а также движение экстрагируемой гильзы по инерции на всем ее пути. Кроме того, нельзя считать удачным ударное выбрасывание гильзы.

В боевом и походном положении лафет орудия находился на четырехколесной повозке ЗУ-7. Повозка подрессоренная, имела колеса от автомобиля ГАЗ-АА размером 32x6". Задний ход повозки был жестко соединен с хребтовой балкой повозки, а передний ход мог поворачиваться при помощи балансира в плоскости, перпендикулярной к хребтовой балке, чем достигалась большая устойчивость орудия на походе.

Для перевода системы из походного положения в боевое, орудие опускалось на четыре опоры путем поворота осей переднего и заднего ходов. Горизонтирование орудия производилось при помощи уровней четырьмя домкратами, расположенными на концах четырех крестообразно расположенных станин повозки.

Во время стрельбы на платформе станка обычно находилось 5 номеров расчета: с правой стороны - наводчик по азимуту и установщик скорости и дальности на прицеле; с левой - наводчик по углу возвышения, установщик курса и угла пикирования или кабрирования на прицеле и заряжающий. С 1943 года установка 61-К снабжалась щитом.

Любопытно, что с 1 октября по 1 ноября 1940 года были проведены сравнительные испытания пушки 61-К с ее прототипом 40-мм пушкой «Бофорс». Основные выводы комиссии по результатам испытаний: «40-мм пушка «Бофорс» по основным ТТД и эксплуатационным качествам преимуществ перед 61-К не имеет. В целях улучшения конструкции пушки 61-К необходимо целиком позаимствовать у «Бофорса» сцепное устройство, тормозную систему, расположение тормозного сапожка и крепление ствола. Прицел «Бофорс» уступает прицелу пушки 61-К».

В 1939 году 37-мм автоматическая пушка 61-К была принята на вооружение под названием «37-мм автоматическая зенитная пушка обр. 1939 г.»

В конце 1939 года на заводе № 8 изготовлена опытная серия - 15 автоматов 61-К.

Первый заказ на 37-мм пушки 61-К дан в 1940 году в объеме 900 орудий, из которых к 1 июля 1940 года было сдано 147 штук, а к 1.01.1941 г. - 544 штуки. Цена одной пушки в 1939 году составляла 65 000 рублей.

В 1941 году планировалось изготовить 1700 пушек 61-К (все на заводе № 4). Всего предполагалось иметь в РККА 9132 пушки 61-К, из них 1000 шт. в мобилизационном запасе.

Данные о производстве и применении пушек 61-К в годы Великой Отечественной войны довольно противоречивы. Так, согласно книге «Потери Вооруженных сил СССР» (Москва, 1993 г.), наличие в армии 37-мм зенитных орудий* (тысяч штук). (См. Табл. 1)

А согласно архивным изысканиям автора все производство автоматов 61-К с 1942 года было сосредоточено на заводе № 4 (им. Ворошилова). (См. Табл. 2. Стр. 56)

Производство автоматов 61-К для буксируемых пушек прекращено в 1945 году, а для СУ-37 - в 1946 году.

Первая попытка установить 37-мм автомат 61-К на самоходном гусеничном шасси была предпринята в 1942- 1943 годах. 37-мм автомат расположили в открытой сверху рубке СУ-27. На вооружение установку СУ-27 не приняли из-за ряда конструктивных недостатков, в том числе - «низкой работоспособности системы охлаждения параллельно спаренных двигателей, размещенных в передней части корпуса».

Более удачной оказалась СУ-37, созданная в 1944 году на базе 76-мм самоходной установки СУ-76М. Длина установки составляла 3250 м, ширина

2745 м, высота 2180 м. Корпус машины был сварен из броневых листов толщиной 10,15 и 30 мм. Нижний лобовой лист имел угол наклона 30 град., а верхний - 60 град. Бортовые и кормовые листы - вертикальные.

Башня с боков прикрыта 15-мм броней, а сверху открыта. СУ-37 была оснащена зенитным прицелом построи-тельного типа. В прицел входил стереоскопический дальномер с базой 1 м для определения наклонной дальности для цели. Угол ВН -3 град; 4-85 град. Приводы наведения пушки ручные. Боекомплект состоял из 320 выстрелов пушки, из которых 130 были в обоймах по 5 штук, а остальные 190 штук без обойм.

Авиация и космонавтика 1996 10

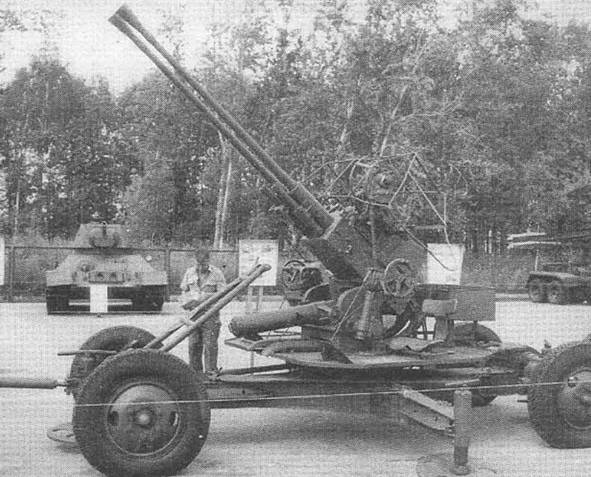

Двухорудииная 37-мм зенитная установка В-47 (2x61-К)

Авиация и космонавтика 1996 10
Авиация и космонавтика 1996 10

Примечание: ' - Кроме 61-К в графы 1942-1945 годов включено небольшое количество 40-мм и 37-мм пушек, полученных от союзников.

Авиация и космонавтика 1996 10

25-мм зенитный автомат обр. 1940 года (ЗИК-25 или 72-К) в походном положении

Производство автоматов 61-К на заводе им. Ворошилова

Авиация и космонавтика 1996 10

- из них 30 орудий без повозок.

- Так обозначалась установка в документах 1945 года, а в справочнике Вараксина ее называют ЗСУ-37.


Силовая установка ГАЗ-203 включала в себя два карбюраторных шестицилиндровых автомобильных двигателя мощностью по 70 л. с. Оба двигателя соединялись последовательно и монтировались на общей раме у правого борта машины. Емкость топливных баков 412 литров. Силовая передача СУ-37 состояла из двухдискового полуцентробежного главного фрикциона сухого трения, четырехступенчатой коробки передач автомобильного типа (ЗИС-5), главной передачи, двух многодисковых фрикционов сухого трения и двух однорядных бортовых передач.

Небольшое число СУ-37 использовалось в завершающих сражениях Великой Отечественной войны, но в послевоенное время она была признана устаревшей и снята с производства.

В 1944 году на Горьковском автозаводе была создана 37-мм зенитная установка ЗИС-43, представлявшая собой 37-мм автоматическую пушку обр. 1939 года на шасси полугусеничного вездехода ЗИС-42. На вооружение установка не принималась.

В 1944 году в КБ завода им. Ворошилова была спроектирована двухору-дийная установка В-47, состоявшая из двух автоматов 61-К на четырехколесной повозке. Угол вертикального наведения установки -5 град; +87 град. Угол горизонтального наведения 360 град. Вес установки 2830 кг. Скорость возки до 60 км/час. В 1945 году была выпущена опытная партия из пяти установок В-47. В 1946 году В-47 в план завода № 4 не включали и лишь в 1949 году завод № 4 получил заказ на 150 пушек В-47, из которых сдал 78 штук. На этом производство В-47 и закончилось.

В 1939 году на заводе им. Калинина началось проектирование более легкого 25-мм автомата для ПВО полка. Первоначально он получил заводской индекс ЗИК-25, а затем 72-К.

Пушка имела ствол моноблок с навинтным казенником. На дульную часть ствола навинчен пламегаситель. Дульного тормоза нет. Затвор вертикальный клиновой.

Автоматика пушки основана на принципе использования энергии отдачи ствола при коротком откате. Движение затвора при открывании и закрывании происходит в плоскости, перпендикулярной к оси ствола. Питание магазинное, в обойме 7 патронов.

Устройство спускового механизма автомата позволяет вести автоматический и одиночный огонь.

Накатник пружинный, надет на цилиндрическую часть ствола. Люлька представляет собой прямоугольный короб, сваренный из листовой стали. Снизу к горловине люльки крепится гидравлический тормоз отката.

Подъемный механизм имеет один зубчатый сектор, прикрепленный к люльке. Поворотный механизм имеет шестерню, катающуюся по зубчатому венцу. Приводы подъемного и поворотного механизмов только ручные.

Уравновешивающий механизм пружинный, качающийся, расположен между щек станка.

Повозка четырехколесная с пружинным подрессориванием. Колеса автомобильного типа со спицами.

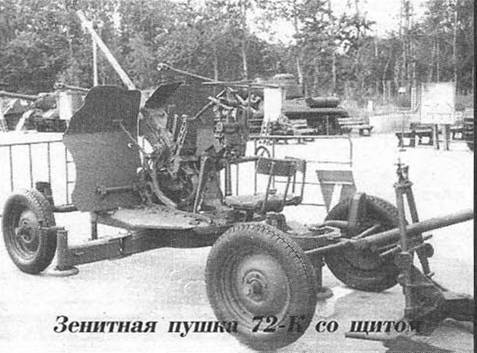

С 1943 года пушки 72-К изготавливались со щитами.

Для 25-мм пушки 72-К в НИИ-24 в 1939-1940 годах разрабатывался оско-лочно-трассирующий снаряд. В 1941 - 1942 годах создаются бронебойно-трас-сирующий (сплошной) снаряд и осколоч-но-зажигательно-трассирующий снаряд с самоликвидацией через 10 секунд после выстрела.

Опытный образец 72-К (ЗИК-25) был изготовлен заводом № 8 осенью 1939 года, а 11 октября 1939 года начали его заводские испытания. Опытный образец принят военпредом 31.12.1939 г., а 25.03.1940 г. отправлен на НИЗАП.

Полигонные испытания 72-К были проведены на НИЗАПе с 15 апреля по 25 мая 1940 года в объеме 2992 выстрелов и 1500 км пробега. По результатам испытаний оценка комиссии автомата 72-К: «В основном автомат 72-К не отличается от 61-К, 72-К, будучи близок к системам с длинным ходом ствола, целиком отнесен к этому типу быть не может. Он стоит несколько особняком, очевидно образуя новый тип систем с отдачей ствола:

1. Затвор не имеет поступательного движения относительно ствола.

2. Ствол вместе с затвором откатывается на длину меньшую, чем длина патрона.

3. Досылка производится специальным механическим досылателем, не связанным с патроном.

В результате патрон на всем пути движения в патроннике движется принудительно, то есть под давлением досылателя, а часть пути - по инерции.

Среди недостатков комиссией отмечена большая вибрация системы, что затрудняло работу наводчика, а также систематический отрыв трассера от снаряда.

В ходе испытаний не удалось определить кучность стрельбы из-за плохого качества снарядов, и срочно было рекомендовано разработать новый снаряд. Живучесть ствола 72-К определена опытным путем в 1200-1300 выстрелов при падении начальной скорости на 9-10%.

В 1940 году 72-К была официально принята на вооружение под названием «25-мм зенитная автоматическая пушка обр. 1940 г.». Тем не менее в 1940 году не удалось выпустить даже опытный образец 72-К. Так, 8.07.1940 г. Наркомат вооружений уведомил АУ, что из-за загруженности завод № 8 не может принять заказ на изготовление опытной партии (4 шт.) 25-мм автоматов на 1940 г.

Фактически производство 72-К было начато в 1941 году, причем часть орудий, за неимением повозок, устанавливалась в кузовах грузовых автомобилей.

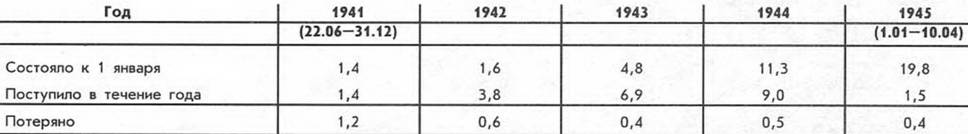

Наличие в армии 25-мм зенитных автоматов (тыс. штук)15. См. Таблицу на стр. 59.

Кроме того, в 1944 году завод № 88 изготовил двенадцать спаренных 25-мм установок 94-КМ (два автомата 72-К), а в 1945 году - 225 установок 94-КМ.

Часто 25-мм спаренные установки ставились на автомобилях ЗИС-11, представлявших сбой удлиненное шасси грузовика ЗИС-5.

В 1945 году производство 25-мм автоматов на базе 72-К для сухопутных войск было прекращено и впредь не возобновлялось.

15 - Взято из книги «Потери вооруженных сил СССР в войнах» М. 1993 г. В число 25-мм зенитных автоматов авторы, видимо, включили и 20-мм лендлизовасие «Эрликоны».

Авиация и космонавтика 1996 10

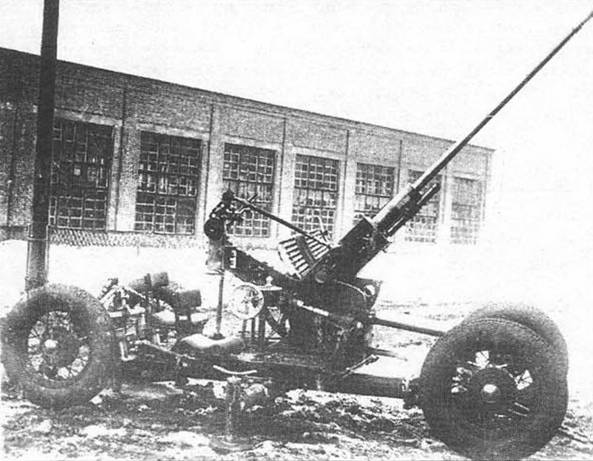

ЗИК-25 (72-К) в боевом положении

Авиация и космонавтика 1996 10

25-мм зенитная самоходная установка на базе автомобиля ГАЗ-АЛ

Авиация и космонавтика 1996 10

1 марта 1940 года нарком Ворошилов утвердил тактико-технические характеристики на 25-мм автоматическую горную вьючную пушку на основе автомата 72-К. Вес установки в боевом и походном положении должен был быть 600-650 кг. Угол ВН -10 град.; + 85 град, угол ГН - 360 град. Питание из магазина на 20 патронов. Автомат предполагалось установить на тумбе на трехстанинном лафете. Штатное средство передвижения - четверка лошадей (в буксируемом варианте). При вьючке система должна разбираться на 7 - 8 вьюков весом не более 100 кг. Работы по 25-мм горной установке прекращены на стадии проектирования.
