И-16 ТИП 24

19 апреля 1939 г. со ссылкой на распоряжение руководства НКАП последовал приказ по заводу № 21: в кратчайший срок модернизировать И-16 и построить 2 экземпляра с усиленным вооружением и мощным двигателем М-63. Этому новому самолету, который должен был заметно превысить характеристики И-16 тип 10, присвоили обозначение тип 24. В частности, его максимальная скорость на данном этапе оценивалась в 520-525 км/ч.

Новый тип определили как эталон завода № 21 на IV квартал 1939 г. и весь последующий 1940 г. Подготовка к запуску в серию велась под руководством главного конструктора М.М.Пашинина. Предполагалось, что уже летом 1939-го И-16 тип 24 тип пройдет весь цикл положенных испытаний. Для скорейшего запуска самолета в серию заводу из особого фонда НКАП выделили 300 тысяч рублей на премии.

Вместе с типом 24 вводились новые амортизационные стойки шасси с увеличенным ходом амортизатора. Ранее на всех И-15 и И-16 шток амортизатора имел нарезанные шлицы, которые являлись направляющими и защищали стойку с колесом от проворачивания вокруг оси. Сам механизм именовался шлиц-шарнир. Теперь установили вполне заурядный двузвенник, который выполнял ту же роль с не меньшей эффективностью. Интересно, что двузвенник продолжали по старинке именовать шлиц-шарниром (хотя какие в нем шлицы?) и в таком виде это определение даже вошло в учебники для будущих конструкторов.

Одновременно вводилась новая костыльная установка с масляно-пневматическим амортизатором и небольшим дюралевым колесом. В мае 1939 г. провели статические испытания фюзеляжа с двумя откидными створками в кабине пилота. Начиная с введения в серию типа 24, все И-16 оборудовались такими створками на левом и правом борту.

В число возможных кардинальных изменений внесли конструктивные улучшения отъемной части крыла. Предполагалось установить деревянное крыло моноблочной конструкции или жесткое крыло с металлическими штампованными нервюрами. Ни один из этих вариантов развития не получил. На некоторых опытных машинах оборудовали жесткую фанерную обшивку. Предполагалось, что такая обшивка обеспечит в числе прочего чистоту аэроди намического профиля и позволит добиться более высокой полетной скорости.

«Король истребителей». Боевые самолеты Поликарпова

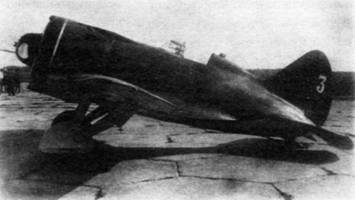

И-16 тип 24 из состава 16-го иап, используемый при контрольных испытаниях летом 1940 г.

Опытный И-16 М-63 тип 24 (заводской № 24213) испы-тывался в начале июля 1939 г. В связи с неустойчивой работой двигателя заводские испытания затянулись. Затем № 24213 в период с 19 августа до 25 сентября 1939 г. проходил совместные испытания на заводе и в НИИ ВВС. Указывалось, что данный экземпляр оснащен безредукторным мотором М-63, с воздушным винтом АВ-1 диаметром 2,8 м. Оборудован безшлицевым шасси с увеличенным ходом амортизации, костыльным колесом, щитком с механическим управлением, самопуском РИ. Верхняя обшивка консолей крыла была выполнена из фанеры. С полетным весом 1878 кг максимальная скорость у земли составила 440 км/ч, на границе высотности, при включении 2-й скорости нагнетателя, - 489 км/ч. Практический потолок получили 10 800 м, время набора высоты 5000 м составило 5,15 мин. Время виража составило 17-19 секунд на высоте 1000 м. Несмотря на увеличение скороподъемности и потолка, максимальная скорость выросла мало, она по-прежнему не дотягивала даже до 500 км/ч.

«Король истребителей». Боевые самолеты Поликарпова

Серийный И-16 тип 24, оборудованный подвесными топливными баками ПСБ-21.

С 3 ноября 1939 г. на заводе приступили к тестированию И-16 № 24214. На этом экземпляре решили провести совместные испытания мотора и самолета. Однако с этого момента история И-16 тип 24 неожиданно затормозилась. 3 декабря 1939 г. по причине множественных дефектов последовало распоряжение снять все М-63 с самолетов. Двигатели требовалось законсервировать и отправить в Пермь на переборку. По этой причине цех № 40 (окончательной сборки) до конца года собирал самолеты без моторов.

В апреле в НИИ ВВС поступил И-16 тип 24, определяемый как эталон 1940 г. На испытаниях самолет развивал максимальную скорость 462 км/ч. Другой серийный экземпляр с полетным весом 1882 кг, который взяли из 16-го авиаполка Люберецкой авиабригады, показал максимальную скорость 470 км/ч. Чуть позднее провели контрольные испытания опытной машины № 24213, построенной в 1939 г. Самолет после почти годовой эксплуатации (налетал 41 ч 21 мин), замены двигателя и без кока воздушного винта показал 481 км/ч. Это сравнение явно свидетельствовало в пользу жесткой фанерной обшивки (а еще более высокие результаты можно было получить с более качественным металлическим крылом). При установке матерчатой обшивки чистоту поверхности крыла ощутимо портили прошивочные швы, особенно поперечные. Тем не менее до конца производства выпускались самолеты с тканевой обшивкой.
