Практическое моделирование

Разработка трехмерной модели – сложный творческий процесс, который предполагает у проектировщика не только знание предмета проектирования и программных средств, но и наличие неординарного и гибкого мышления. Почему это творческий процесс? Потому что одну и ту же модель, даже для уже полностью разработанного изделия, можно построить различными способами. В своей практике я неоднократно сталкивался со случаями, когда файл одной и той же детали, смоделированной разными людьми, различался в объеме в 2–3 раза! И это все из-за нерационально выбранного способа построения.

Чтобы было понятнее, о чем речь, приведу простой пример. На рис. 3.51 и рис. 3.52 показано одно и то же твердое тело, построенное двумя разными способами: на рис. 3.51 с помощью вращения, а на рис. 3.52 – используя выдавливание.

КОМПАС-3D V10 на 100 %

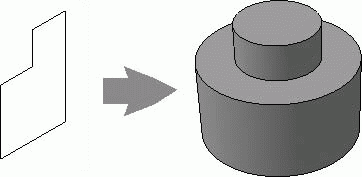

Рис. 3.51. Тело, полученное вращением


КОМПАС-3D V10 на 100 %

Рис. 3.52. Тело, полученное выдавливанием


Казалось бы, все нормально. Однако во втором случае мы имеем две формообразующие операции и, соответственно, два эскиза. Помимо того что на построение такой модели затрачивается больше времени, она и перестраивается медленнее по сравнению с первой моделью.

Примечание

Утверждение, что модель, созданная с использованием большего количества операций, перестраивается медленнее и «весит» больше, не всегда верно. Все зависит от типа трехмерной операции. Например, операция прямого выдавливания всегда перестраивается быстрее, чем операция кинематического выдавливания вдоль сложной направляющей (спирали, например). Однако для сложных по конфигурации деталей, которые имеют большое количество разноплановых операций в дереве модели, это утверждение справедливо. Чем меньше команд вы используете при построении такой детали, тем легче ее будет редактировать, вращать, приближать, отдалять и тем меньше места будет занимать ее файл на жестком диске.

Выбор рационального способа построения детали значительно влияет и на формирование сборки. Любую деталь желательно сразу строить так, чтобы ее как можно проще и легче можно было позиционировать в сборке. Позже будет показано, как разумно выбранный способ построения деталей значительно упрощает процесс сборки объекта.
